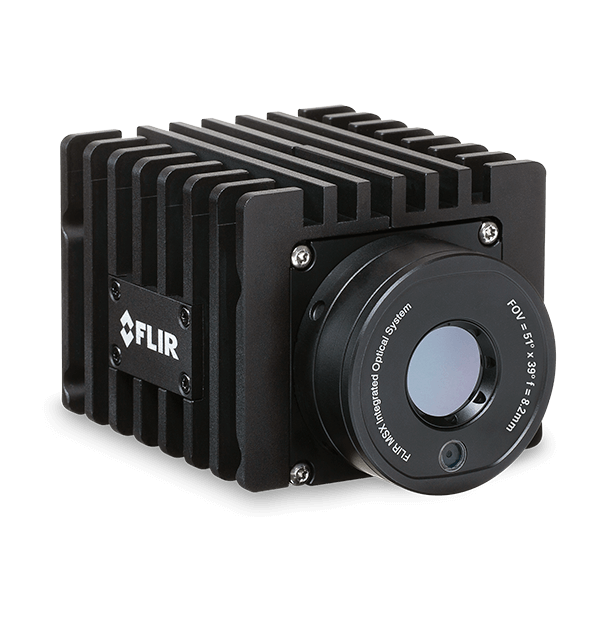

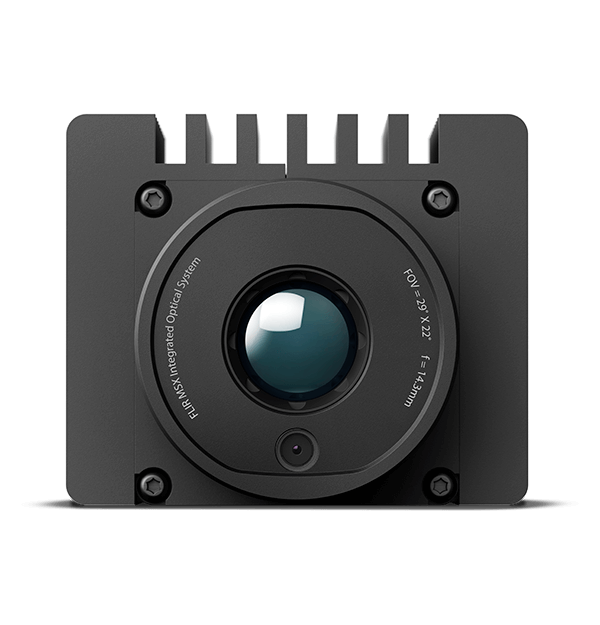

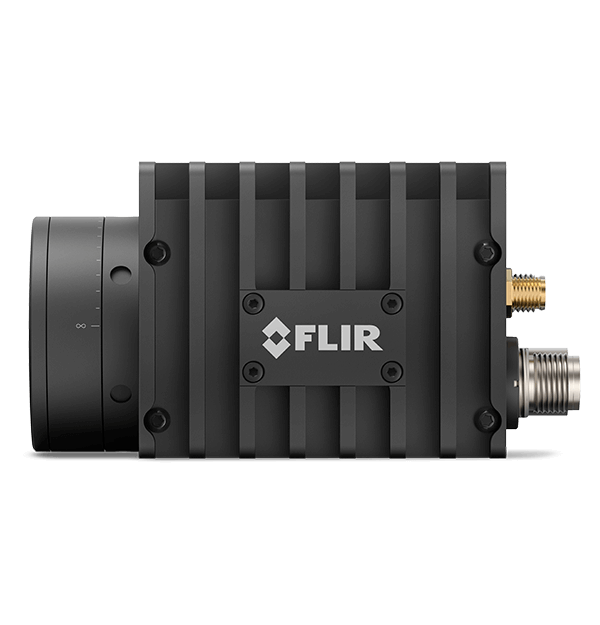

FLIR A50/A70 Smart Sensor
Fest installierte Wärmebildkamera
Product Variations
FLIR A50- und A70-Kameras mit Smart Sensor sind ideal für Anwender, die integrierte, kamerainterne Analyse- und Alarmfunktionen für die Zustandsüberwachung und Brandfrüherkennung wünschen. Mit Optionen für Wi-Fi, einer integrierten Kamera für den sichtbaren Bereich und ONVIF S-Kompatibilität (nur fortgeschrittene Version) stellen die FLIR A50/A70-Kameras eine flexible, konfigurierbare Lösung dar, die die individuellen Automatisierungsanforderungen unserer Kunden in einer Vielzahl von Branchen erfüllt. Wenn sie als Systemkomponente für Lösungen für die Cloud und das „Industrial Internet of Things“ (IIoT) eingesetzt werden, können Unternehmen mit den A50/A70-Kameras ihre Anlagen schützen, die Sicherheit verbessern, die Betriebszeit maximieren und die Wartungskosten minimieren.
Eine erschwingliche Automatisierungslösung mit hochmoderner Analyse und offenen Kommunikationsprotokollen.
Schneller Zugriff auf thermische Kenngrößen mit dem großflächigen, berührungslosen Temperatursensor, der eine Auflösung von bis zu 640 × 480 (307.200 Pixel) und eine Genauigkeit von ±2 °C bietet.
Vereinfachen der Integrationsbemühungen mit intelligenten thermischen Sensoren, die mit industriellen Standardprotokollen und Videomanagementsystemen einschließlich HMI, SCADA und optionaler ONVIF S-Kompatibilität kommunizieren.
Die leichte, IP66-zertifizierte Kamera mit M8/12-Anschlüssen lässt sich problemlos an jeder beliebigen Stelle mit mehreren Montageoptionen installieren.
Specifications
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Inputs | 2x optoisoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital Output Purpose | • Als eine Funktion des Alarms, Ausgabe an externes Gerät• Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | Standard: H.264, MPEG4 oder MJPEG Advanced: Videostream – H.264, MPEG4 oder MJPEG Radiometrischer Stream – Komprimierter JPEG-LS, FLIR radiometrisch |
| Ethernet Interface | Kabelgebunden, WLAN (optional) |
| WiFi | Optionale Funktion, die separat erworben werden kann. RP-SMA, Buchse |
| EMC | • ETSI EN 301 489-1 (Funk)• ETSI EN 301 489-17 (Funk)• EN 61000-4-8 (Magnetfeld)• FCC 47 CFR Teil 15 Klasse B (Emission US)• ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen)• EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| f number | 1.4 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | <35 mK |
| Accuracy | ±2°C (±3,6°F) oder ±2 % des Anzeigewerts bei einer Umgebungstemperatur von 15°C bis 35°C (59°F bis 95°F) und einer Objekttemperatur über 0°C (32°F) |
| Alarm Functions | Standard: 10 Spotmeter 10 Boxen 3 Deltas (Unterschied beliebiger Wert/Referenz/externe Sperre) 1 Isotherm (über/unter/Intervall) 1 Iso-Abdeckung 1 Referenztemperatur Fortgeschritten: 10 Spotmeter 10 Boxen und Maskenpolygone (Gesamtzahl) 3 Deltas (Unterschied beliebiger Wert/Referenz/externes Schloss) 2 Isotherm (über/unter/Intervall) 2 Iso-Abdeckung 1 Referenztemperatur 2 Linien 1 Polylinie |
| Alarm Output | • Digital Out • E-Mail (SMTP) (Push) • Ethernet/IP • File Transfer (FTP) (Push) • Modbus TCP Server (Pull) • MQTT (Push) • Abfrage über RESTful API (Pull) Bild oder Video • speichern |
| Kommunikation und Datenspeicher | |
|---|---|
| Digital input purpose | NUC, NUC deaktivieren, Alarm |
| Digital Inputs | 2x optoisoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital I_O isolation voltage | 500 V eff. |
| Digital Output Purpose | • Als eine Funktion des Alarms, Ausgabe an externes Gerät• Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | Standard: H.264, MPEG4 oder MJPEG Advanced: Videostream – H.264, MPEG4 oder MJPEG Radiometrischer Stream – Komprimierter JPEG-LS, FLIR radiometrisch |
| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet Communication | Basiert auf einem von FLIR urheberrechtlich geschützten TCP/IP Socket |
| Ethernet Connector Type | M12, 8-polig, X-codiert, Buchse; RP-SMA, Buchse |
| Ethernet Interface | Kabelgebunden, WLAN (optional) |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernet Protocols | • EtherNet/IP• IEEE 1588• Modbus TCP • MQTT• SNMP• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbit/s |
| Image Storage | A50: NA A70: Zeichnet bis zu 100 FLIR radiometrische JPEG-Dateien und Overlay-Videos auf; Speicherung als Funktion von: Alarm, Zeitplanung oder Benutzerinteraktion (Kamera Web) |
| Multicast | Ja |
| ONVIF Profile S Compliant | Standard: Keine Erweitert: Ja |
| RS_232 | M8-Stecker, A-codiert |
| WiFi | Optionale Funktion, die separat erworben werden kann. RP-SMA, Buchse |
| Bildgebung und optische Daten | |
|---|---|
| Contrast Enhancement | FSX® / Histogramm-Entzerrung (nur IR) |
| Detector Pitch | A50: 17 µm A70: 12 µm |
| f number | 1.4 |
| Field of view [FOV] | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Focal Length | 29°: 14,3 mm (0,56 Zoll) 51°: 8,2 mm (0,32 Zoll) 95°: 4,1 mm (0,16 Zoll) |
| Focal Plane Array [FPA] | Ungekühlt, Mikrobolometer |
| Focus | Fixiert, einstellbar mit mitgeliefertem Werkzeug |
| Image Fequency | |
| Image Frequency | 30 Hz |
| IR Resolution | A50: 464 × 348 A70: 640 × 480 |
| Minimum Focus Distance | 29°: 0,25 m (0,82 ft) 51°: 0,2 m (0,66 ft) 95°: 0,1 m (0,33 ft) |
| MSX | Ja, in der visuellen Kameraoption enthalten |
| Overlay | A50: Ohne A70: Mit / Ohne |
| Radiometric IR video streaming | Standard: NA Advanced: RTSP-Protokoll |
| Readout | A50: Keine Messwerte, nur gestreamtes Video A70: Messergebnisse: • Ethernet/IP • Modbus TCP Server (Pull) • Modbus TCP Client (Push) • MQTT (Push) • REST API (GET/POST) • Messungen und Standbild (radiometrische JPEG, visuell 640 × 480, visuell 1280 × 960) • Webschnittstelle |
| Spectral Range | 7,5–14 µm |
| Streaming Resolutions | A50 Standard: RTSP Videostream 0: 640 × 480 Pixel RTSP Videostream 1: 1280 × 960 Pixel A50 Fortgeschrittene: RTSP Videostream 0: 640 × 480 Pixel RTSP Videostream 1: 1280 × 960 Pixel Radiometrischer Stream: 464 × 348 Pixel A70 Standard: RTSP Videostream 0: 640 × 480 Pixel RTSP Videostream 1: 1280 × 960 Pixel A70 Erweitert: RTSP Videostream 0: 640 × 480 Pixel RTSP Videostream 1: 1280 × 960 Pixel Radiometrischer Stream: 640 × 480 Pixel |
| Thermal Sensitivity_NETD | <35 mK |
| Video Streaming | RTSP-Protokoll |
| Visible Camera | Optionales Zubehör |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2°C (±3,6°F) oder ±2 % des Anzeigewerts bei einer Umgebungstemperatur von 15°C bis 35°C (59°F bis 95°F) und einer Objekttemperatur über 0°C (32°F) |
| Alarm Functions | Standard: 10 Spotmeter 10 Boxen 3 Deltas (Unterschied beliebiger Wert/Referenz/externe Sperre) 1 Isotherm (über/unter/Intervall) 1 Iso-Abdeckung 1 Referenztemperatur Fortgeschritten: 10 Spotmeter 10 Boxen und Maskenpolygone (Gesamtzahl) 3 Deltas (Unterschied beliebiger Wert/Referenz/externes Schloss) 2 Isotherm (über/unter/Intervall) 2 Iso-Abdeckung 1 Referenztemperatur 2 Linien 1 Polylinie |
| Alarm Output | • Digital Out • E-Mail (SMTP) (Push) • Ethernet/IP • File Transfer (FTP) (Push) • Modbus TCP Server (Pull) • MQTT (Push) • Abfrage über RESTful API (Pull) Bild oder Video • speichern |
| Atmospheric transmission correction | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Automatic hot and cold detection | Anzeige des Max./Min.-Temperaturwerts und der Position im Rechteck |
| Measurement Corrections | Standard: •Globale Objektparameter •Lokale Parameter pro Analysefunktion Erweitert: Globale Objektparameter; lokale Parameter pro Analysefunktion, externe Schwarzkörper-Korrektur |
| Measurement Presets | Ja |
| Measurement Tools | Standard: •10 Spotmeter •10 Boxen •3 Deltas (Unterschied beliebiger Werte/Referenz/externe Sperre) •1 Isotherm (über/unter/Intervall) •1 Iso-Abdeckung •1 Referenztemperatur Fortgeschrittene: •10 Spotmeter •10 Boxen und Maskenpolygone (Gesamtzahl) •3 Deltas (Unterschied beliebiger Wert/Referenz/externe Sperre) •3 Isotherm (über/unter/Intervall) •3 Iso-Abdeckung •1 Referenztemperatur •2 Zeilen •1 Polylinie |
| Object Temperature Range | A50: –20 bis 175°C (–4 bis 347°F) 175 bis 1000°C (347 bis 1832°F) A70: –20 bis 175°C (–4 bis 347°F) –20 bis 250°C (–4 bis 482°F) 175 bis 1000°C (347 bis 1832°F) |
| Allgemeine Angaben | |
|---|---|
| Base Mounting | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Housing material | Aluminium |
| Size [L x W x H] | 107 × 67 × 57 mm |
| Weight | 519 g ohne untere Kühlplatte |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Corrosion | • ISO 12.944 C4 G oder H• EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (Funk)• ETSI EN 301 489-17 (Funk)• EN 61000-4-8 (Magnetfeld)• FCC 47 CFR Teil 15 Klasse B (Emission US)• ISO 13766-1 (EMV – Erdbaumaschinen und Baumaschinen)• EN ISO 14982 (EMV – Land- und forstwirtschaftliche Maschinen) |
| Encapsulation | IEC 60529 und IP66 |
| Humidity [operating and storage] | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C (77–104°F) 2 ZyklenEN60068-2-38 |
| Operating Temperature Range | -20 °C bis 50 °C (-4 °F bis 122 °F), untere Kühlplatte wird bei Temperaturen über 40 °C (104°F) benötigt. Maximaler interner Temperatursensor: 70°C (158°F) |
| Radio Spectrum | • FCC 47 CFR Teil 15 Klasse C (2,4 GHz Band US)• FCC 47 CFR Teil 15 Klasse E (5 GHz Band US)• RSS-247 (2,4 GHz und 5 GHz Band Kanada)• ETSI EN 300 328 V2.1.1 (2,4 GHz Band EU)• ETSI EN 301 893 V2.1.1 (5 GHz Band EU) |
| Shock | IEC 60068-2-27, 25 g |
| Tripod Mounting | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Vibration | • IEC 60068-2-6, 0,15 mm bei 10–58 Hz und 2 g bei 58–500 Hz, sinusförmig• IEC 61373 Kat. 1 (Bahnanwendungen) |
| Stromversorgung | |
|---|---|
| External Power Operation | 24/48 V DC, max. 8 W |
| External Voltage | Zulässiger Bereich 18–56 V DC |
| Power Connection | M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Power Consumption | • 7,5 W bei 24 V DC typisch• 7,8 W bei 48 V DC typisch• 8,1 W bei 48 V PoE typisch |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
